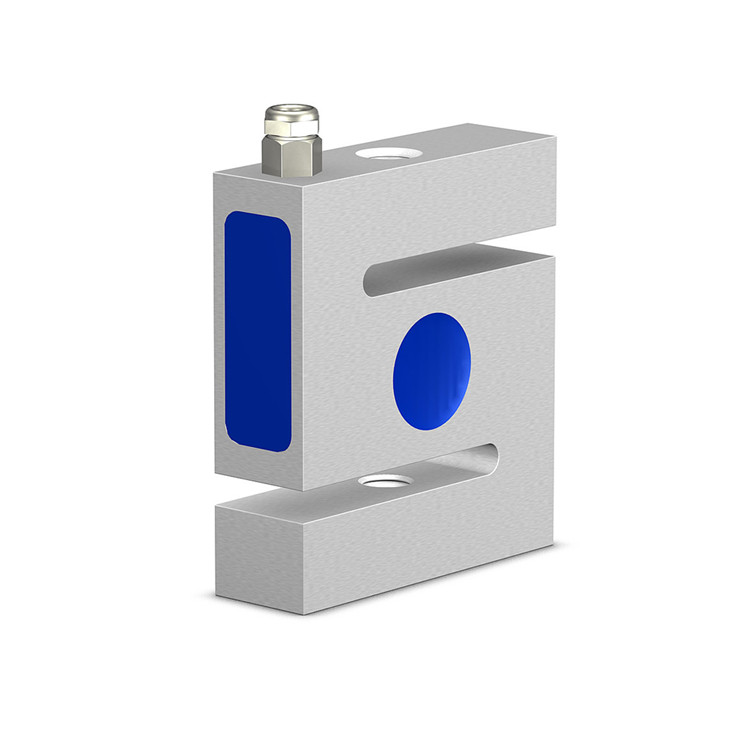

HKM剪切力測壓元件SW 6.0

剪切力測壓元件的突出特點是設計緊湊，可靠性和精度高。對橫向力不敏感是剪切力測量原理的決定性?xún)?yōu)勢。這種類型的許多不同變體使剪切力測壓元件能夠在各種工業應用中使用。S形稱重傳感器是對稱的，使用安裝表面中心的兩個螺紋孔很容易集成到負載路徑中。測量放大器可以集成在所有剪切力稱重傳感器中，確保輸出信號的帶寬可供您使用。傳感器配備電纜作為標準功能，或者可以與M12x1插頭連接器連接。

• 用于拉伸和壓縮載荷
• 測量范圍為5kN至100kN
• 載荷和力測量
• 起重機秤、測力計

輸出可根據要求提供測試信號

集成測量放大器：帶比率電壓輸入；具有2個開關輸出

SW 4負載方向的電纜出口

配件：球形桿端和吊環螺栓

產地：德國

標稱載荷：100kN

尺寸（長x寬x高）：120 x 80 x 120mm

安裝螺紋：M30 x 2–28/31深

材料：鋼

自重：6.7kg

工作負載max.：1.1 x標稱負載

限制載荷max.：1.5倍標稱載荷

斷裂載荷：>3倍標稱載荷

精度：拉伸或壓縮時±0.25%f.s

參考溫度：20°C

標稱溫度范圍：-10°C至+50°C

工作溫度范圍：-30°C至+80°C

增益溫度系數：<0.1%f.s./10 K

零溫度系數：<0.2%f.s./10 K

標稱撓度：<0.2 mm

防護等級：IP 67

起重設備

材料檢測機械

力和載荷測量

吊秤/測力計
