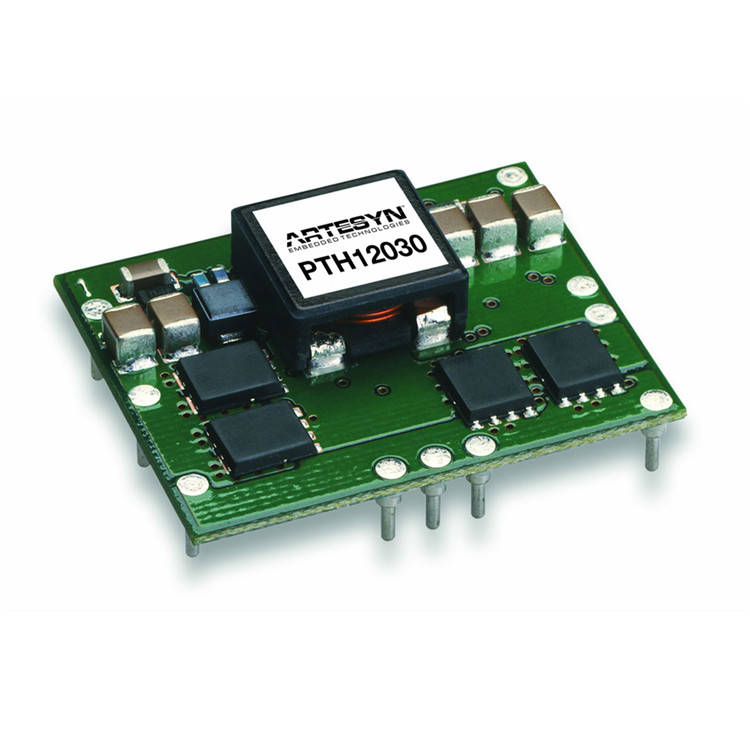

ARTESYN非隔離DC-DC轉換器PTH12030L

143 W PTH12030系列非隔離DC-DC轉換器符合負載點接頭（POLA）標準，提供Auto Track（德州儀器公司）等POL功能，用于DSP、FPGA和ASIC等半導體器件的受控加電/斷電以及電壓裕度。標準功能包括預偏置啟動、輸入欠壓鎖定、遠程感應、遠程開/關和自動復位短路保護。轉換器提供高達26 A的電流和10.8至13.2 VDC的輸入電壓范圍，可調輸出電壓范圍分別為0.8至1.8 VDC和1.2至5.5 VDC，效率分別為89%和94.5%。通孔水平安裝和表面安裝選項可供選擇，占地面積為1.1 x 1.37英寸（28.4 x 34.8毫米），安裝高度為0.35英寸（9毫米）。

• 自動追蹤測序
• 符合RoHS標準
• 上/下控制
• 輸出ON/OFF抑制
• 輸出電壓感測
• 負載點接頭（POLA）兼容

產地：美國

輸入電壓范圍：10.2-13.2 Vdc

輸入電流：空載10mA典型值

遠程開/關：正向邏輯

啟動時間：1 V/ms

欠壓鎖定：典型值為8.5-9.5 V

軌道輸入電壓引腳11：±0.3 Vin

電壓可調性：1.2-5.5 Vdc（后綴“W”）

0.8-1.8 Vdc（后綴“L”）

設定點精度：±2.0%Vo

線路調節：典型值±5 mV

負載調節：典型值±5 mV

總調節：±3.0%Vo

負載min.：0 A

紋波和噪聲：25 mV pk-pk（后綴“W”）

15 mV pk-pk（后綴“L”）

溫度系數：-40°C至+85°C±0.5%Vo

瞬態響應：50μs恢復時間

過沖/下沖：150 mV

工作環境溫度：-40°C至+85°C

非工作溫度：-40°C至+125°C

尺寸（長x寬x高）：34.80 x 28.45 x 9.00毫米

重量：7克（0.25盎司）

平均無故障時間（MTBF）：2,821,000小時
