ROSENBERGER接口適配器VIA

ROSENBERGER的 VIA 系列（可變接口適配器）專為板對板和板對模塊的射頻互連而設計，頻率可達 6 GHz。創(chuàng )新的機械設計將有限制動和光滑孔徑兩種接口集成到適配器中 - 子彈的一側負責有限制動，另一側負責光滑孔徑。適配器內部獨特的夾持機制可確保保障、可靠的連接。ROSENBERGER VIA 滿足了遠程無線電頭 (RRH) 以及其他各種應用中的多重連接和復雜移動通信解決方案的所有要求。

VIA 結合了板對板連接的所有優點

通過板對板連接內部的捕捉機制實現可靠、先進和安全的連接

盲插--模塊組裝快速、省力

PCB 連接器可提供預組裝的增強型漏斗，客戶也可在現場輕松組裝增強型漏斗

由于 PCB 連接器的結構相同，適配器可確定有限的制動或光滑孔側

板對板距離短

補償偏差

可選擇卷帶包裝，實現經濟有效的自動裝配

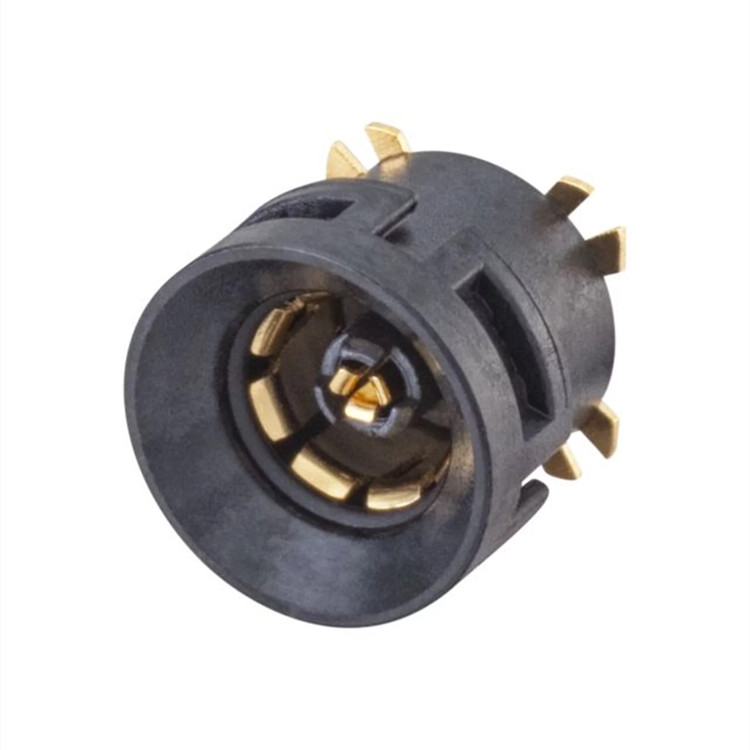

PCB 連接器

電纜連接器

面板連接器

不同長度的子彈頭

適配器

產地：德國

阻抗：50 Ω

頻率范圍：直流至 6 GHz

功率：260 W @ 2.2 GHz @ 25 ℃

回波損耗：≥ 32 dB（典型值），取決于軸向偏差

射頻泄漏：≥ 70 dB @ DC 至 6 GHz

Min板對板距離：12 mm

間距：> 6.5 mm

軸向公差：± 1 mm

徑向公差

4°：板間距 < 16.5 mm

0.6 mm：板間距 > 16.5 mm

對接周期 ≥ 100

中間觸點：Berylco 14 - AuroDur

外觸點：Berylco 14 - AuroDur

電介質：Grivory XE 4063；Sumikasuper；PTFE

VIA 用于遠程無線電頭 (RRH) 中的多重連接和復雜的移動通信解決方案以及其他各種應用中
