MICROSENS控制器MS660404M

MICROSENS 智能 I/O 控制器既能收集傳感器信號，也能驅動和控制自動化設備。典型的應用領域是電氣設備的智能控制和自動化，以及樓宇自動化。多個智能 I/O 控制器由運行在 MICROSENS G6 設備上的 MICROSENS Smart Director 應用程序進行管理。傳感器數據通過網絡(luò )從智能 I/O 控制器傳輸到 Smart Director 應用程序，后者再將控制數據發送到智能 I/O 控制器的輸出端口。智能 I/O 控制器可提供數字和模擬信號的輸入和輸出端口。作為 MICROSENS 智能樓宇解決方案系列中的一員，智能 I/O 控制器是一種 IP 網絡(luò )設備，可通過 IT 網絡(luò )提供以太網供電電壓（PoE+）。

PoE+ IO 控制器和/或外部電源 24 VDC

可為現場設備供電 24 V 20 W

面向對象的樓宇自動化

直接為傳感器和執行器供電，總功率不超過 20 W

4x 模擬輸入端口和 2x 模擬輸出端口

4x 數字輸入端口和 2x 數字輸出端口

2x PT100 / PT1000 兼容輸入端口

雙 24 VDC 電源輸出，用于傳感器/演員供電

通過 PoE+ (PD) 或外部 24 VDC 輸入的二價電源輸入

連接 MICROSENS Smart Director 應用程序的固件接口

1x 快速以太網網絡(luò )接口

產地：德國

設備接口類型：用于數字和模擬信號

模擬輸入端口：4 個，0 至 10 V / 0 至 20 mA；2 個，與 PT100 / PT1000 兼容的傳感器端口

數字輸入端口：4 個，光電耦合器

Max電壓：24 V

傳感器：NeuronGrid

模擬輸出端口：2 個，0 至 10 V

組合Max電流：0.1 A

數字輸出端口：2 個，PWM（Max 100 Hz），集電極開路 24 V

組合Max電流：1 A

輸入/輸出連接器：2 個 20 引腳推鉗；：線徑 0.1 至 1.5 mm2，：絞線/實線

功率輸出：2 x 24 VDC，組合Max負載： 20 W

以太網上行鏈路端口：1 個 10/100Base-T，RJ-45，PoE (PD)

復位按鈕短按（約 2 秒）：復位

復位按鈕長按（約 2 秒）：更新模式

啟動：如果 20 秒內未收到更新文件，設備正常啟動

顯示屏數字輸入：ON：輸入觸點關閉、OFF：輸入打開

數字輸出：ON：輸出激活（OC 拉低），OFF：輸出無效

配置PT100/1000 選擇：每個溫度輸入端口 1x ON： PT100，關閉：PT1000

模擬輸入選擇：每個模擬輸入端口 1 個

開：電流模式 (0-20mA)

關：電壓模式 (0-10V)

符合標準：IEEE 802.3i/u、IEEE 802.3at（PoE+ (PD)、EMC 指令：2014/35/EU、RoHS 指令：2011/65/EU、達到：1907/2006/EC、EMC 發射 EN 55032、EMC 抗擾度 EN 55024

二價電源內部消耗：24 VDC（外部）/54 VDC PoE PD（通過網絡(luò )）

Max功耗：1.2 W（外部）/Max 3.2 W（PoE）

工作溫度：0 至 +50 ℃

存儲溫度：-20 至 +85 ℃

工作濕度：10 至 85 %（無冷凝）

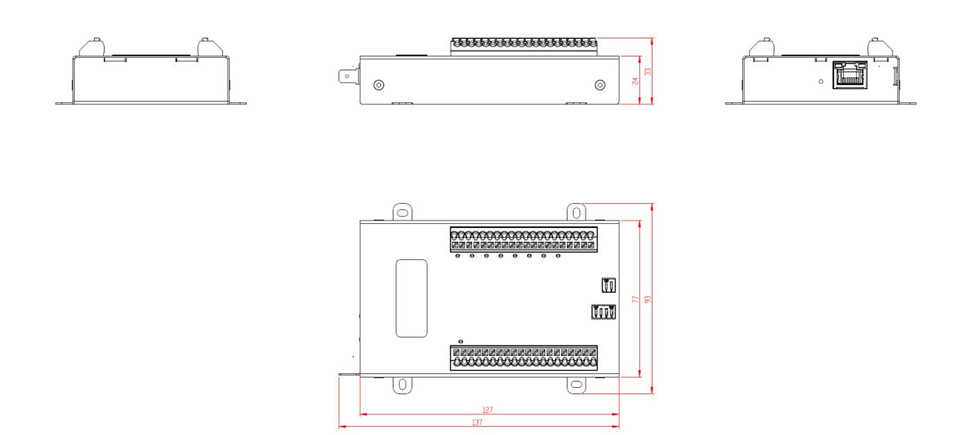

外殼主體尺寸：127 x 76 x 24 mm

包括夾具和安裝片在內的總尺寸：137 x 92 x 34 mm

重量：約 500 g

電氣設備的智能控制和自動化，以及樓宇自動化。
