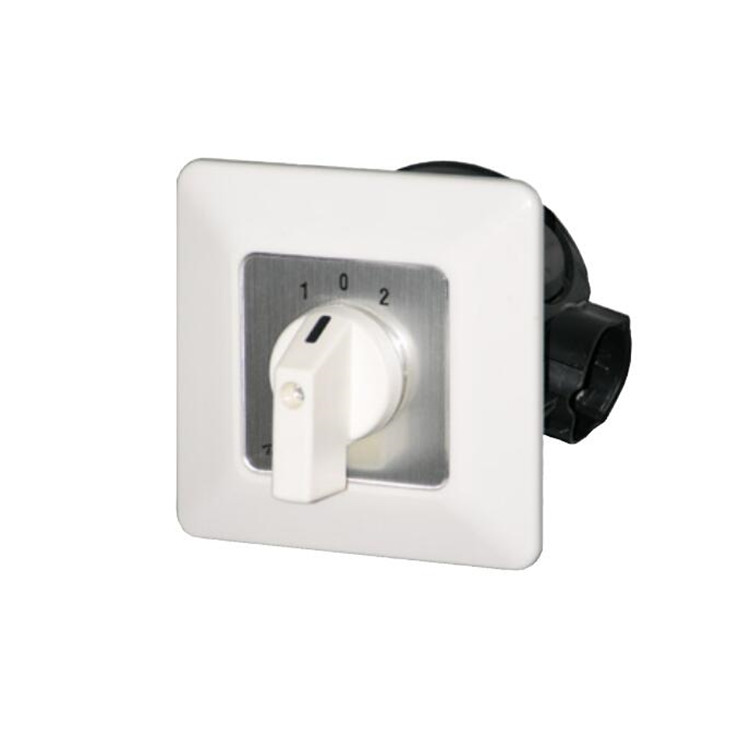

所列安裝類型的開關正面防護等級為 IP40,手背防護等級至少達到 N33F。如果使用軸封(后綴 +WD),則正面防護等級提高到 IP 54。如果使用防潮保護帽(后綴 +FR),則后部的防護等級將提高到 IP 54。開關的標準設計為方形面板和黑色儀表手柄。部分 E 型開關也可從正面安裝。 標準型開關的連接端子位于左側和右側,M10H 型開關的連接端子位于頂部和底部。隨后可以通過將手柄插入件插入 90° 角來改變接線端子的位置。帶白色儀表手柄、白色面板和黑色標簽的開關,用于安裝在 65 mm 嵌入式安裝盒中,并使用 Unitas 面板。與嵌入式安裝盒一起提供:補充 +UP。
正面防護等級 IP40
白色儀表手柄
連接端子位于左側和右側
使用 Unitas 面板
開關 -- -- A♦
帶 0 位的轉換開關 -- -- U♦
不帶 0 位的轉換開關 -- -- W♦
轉換開關在 0 位置后回縮 -- -- UR♦
換向開關 -- -- WU♦
星三角開關 -- -- SD.
極轉換開關 ---------- P..
啟動按鈕 ---- SE♦
停止按鈕 ---- SA♦
電壓表轉換開關 ---- V.
電流表轉換開關 ---------- M..
分組開關 ---- GR.
不帶 0 位的分接變換器 -- -- ST-♦
帶 0 位的分接變換器 -- -- ST0-♦
產地:奧地利
連接橫截面
實心或絞合:2.5 至 16 mm2
細絞線:2.5 至 10 mm2
帶卡套的細絞線:2.5 至 6 mm2
每個端子可夾緊的導線:2
夾緊螺釘:M 5
擰緊扭矩:2.5 至 3 Nm;22 至 26 lb.inch
短路保護
Max 保險絲,gL (gG)︰ 63 A
額定短時耐受電流(1 秒電流):800 A
額定短路電流:10 kAeff
負載持續時間 3 秒:400 A;10 秒:250 A
數值僅適用于已 30 秒:160 A
觸點閉合 60 秒:110 A
使用 AC 時的功率損耗21:63 A
每極:2 W
切換電容性負載
Max分斷能力高達 500 V:400 A
家庭、商業、工業用電設備、電源分配、短路保護、過載保護、燈光控制、電器開關、定時控制等
