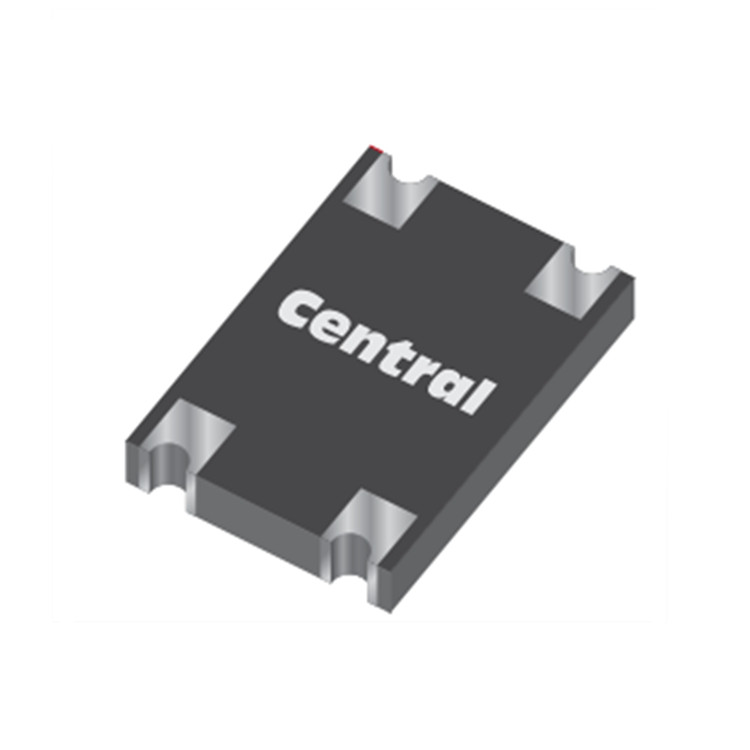

CENTRALSEMI橋式整流器CBRDFA4-100 TR13

CENTRAL SEMICONDUCTOR CBRDFA4-100是一款全波橋式整流器，它采用玻璃鈍化芯片技術，并安裝在耐用的環氧表面安裝外殼中。CBRDFA4-100全波橋式整流器以其高電流額定值、低正向電壓二極管、良好的電氣特性和廣泛的應用范圍等特點，成為了眾多電子設備制造商的選擇。

• CBRDFA4-100具有高達4.0A的電流額定值，這使得它能夠滿足大功率電子設備對整流器的需求。
• 該整流器配備了低VF二極管，其正向電壓max.在4.0A的電流下僅為1.0V。這一特點有助于減少整流過程中的能量損失，提高電源效率。
• CBRDFA4-100整流器還提供了1000V的峰值重復反向電壓（V RRM）和1000V的直流阻斷電壓（V R），保證了其在高電壓環境下的穩定性和安全性。
• 它還具有150A的峰值正向浪涌電流（I FSM）能力，能夠在短時間內承受較大的電流沖擊。
• CBRDFA4-100全波橋式整流器適用于各種消費類、工業和科學應用中的大功率、薄型電源和快速充電器。

產地：美國

峰值重復反向電壓：1000 VDC

阻斷電壓：1000V

平均正向電流（TC=112°C）：4.0 A

峰值正向浪涌電流（8.3ms）：150 A

工作溫度：-55至+175°C

存儲溫度：-55至+175°C

芯片：玻璃鈍化

包裝：Reel@3,000

ECCN代碼：EAR99

HTS代碼：8541.10.0080

AC/DC線性穩壓器：CBRDFA4-100可以提供AC到DC的電壓調節，用于任何大功率適配器或電源的線性調節。交流電壓被轉換為直流電壓，并由平滑電容器處理，然后為線性穩壓器供電，產生平坦的直流輸出。

AC/DC開關模式電源：CBRDFA4-100向PWM控制的MOSFET提供整流DC信號。MOSFET充當開關，將信號的脈沖通過變壓器傳遞到半波整流器，然后整流器將脈沖信號轉換為直流電。然后，該直流信號在帶有光耦合器的反饋回路中用于為PWM供電。
