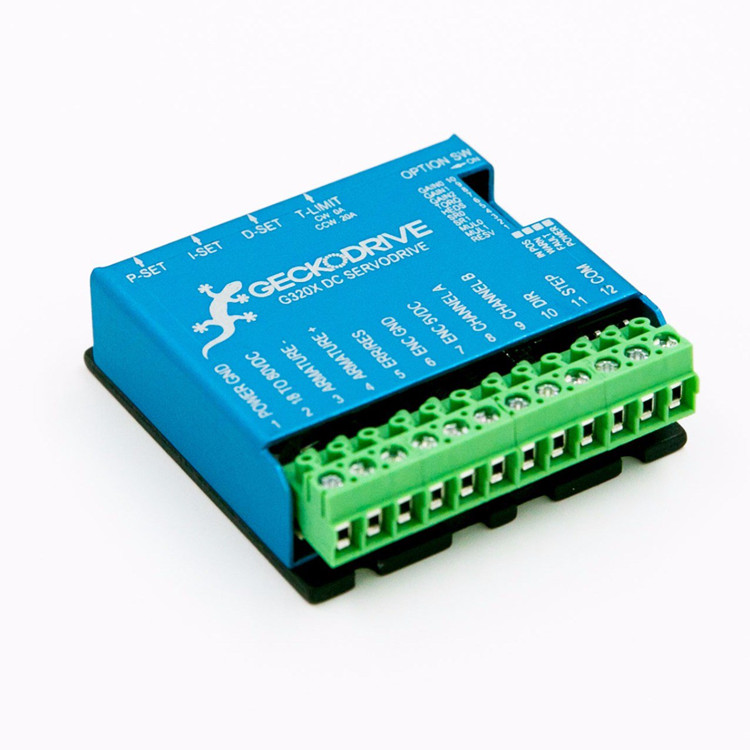

Geckodrive伺服驅動器G320X

雖然我們主要以步進驅動器聞名，但 G320X 是我們廣受歡迎的低成本直流有刷型伺服驅動器。G320X 的功率范圍為 18 - 80VDC 和 0 - 20A，這意味著它可以輕松驅動較大的伺服電機。內部閉合的 PID 環路可確保電機在負載狀態下保持位置并糾正失步。G320X 具有用戶可設置的比例、積分和導數設置，可準確控制電機。通過 10 位 DIP 開關，您可以設置跟隨誤差（允許驅動器落后于指令位置的距離）、PID 環路增益（保持位置的積極程度），并設置步進脈沖乘法器選項（功能上是傳統應用中的編碼器分頻器）。驅動器上的 “限制 ”微調器可調至 20 A，用于設置驅動器發送給電機的電流上限。

電源引線較短，并使用易于插入端子Max線規

輕松驅動較大的伺服電機

準確控制電機

G320X 有一個 10 位 DIP 開關，可通過硬盤蓋上的開孔接觸到。這些開關設置可控制 G320X 的許多功能，分別標為 SW1 至 SW10。

產地：美國

電源：+18 VDC 至 +80 VDC

靜態電流：30 mA

電機電流：0 至 20 A

電機電感：至少 1 mH

短路保護：22 A 跳閘

鎖定范圍：+/- 256、512、1024 或 2048

反饋：正交 TTL 編碼器 5 V 兼容

反饋分辨率：X4 編碼器線數

反饋電壓：邏輯 0 <1 V，邏輯 1 >4 V

開關頻率：20 kHz

電流限制：0 至 20 安培 微調器可調

模擬 PID：比例、微分、積分系數微調器

階躍脈沖頻率：0 至 300 kHz

階躍 LED “亮起 ”時間（分鐘）：1 uS

階躍 LED “關閉 ”時間（分鐘）：2.5 uS

尺寸：2.5 x 2.5 x 0.8375 英寸

包裝：藍色鋁合金陽極氧化上蓋，黑色鋁合金硬質陽極氧化底部散熱片

重量：3.6 盎司（100 g）

編碼器電源：Max+5 VDC 50 mA

脈沖倍增器：1、2、5 或 10 倍輸入步進率

加工、數控制造、測試、3D 打印、定格動畫等行業
