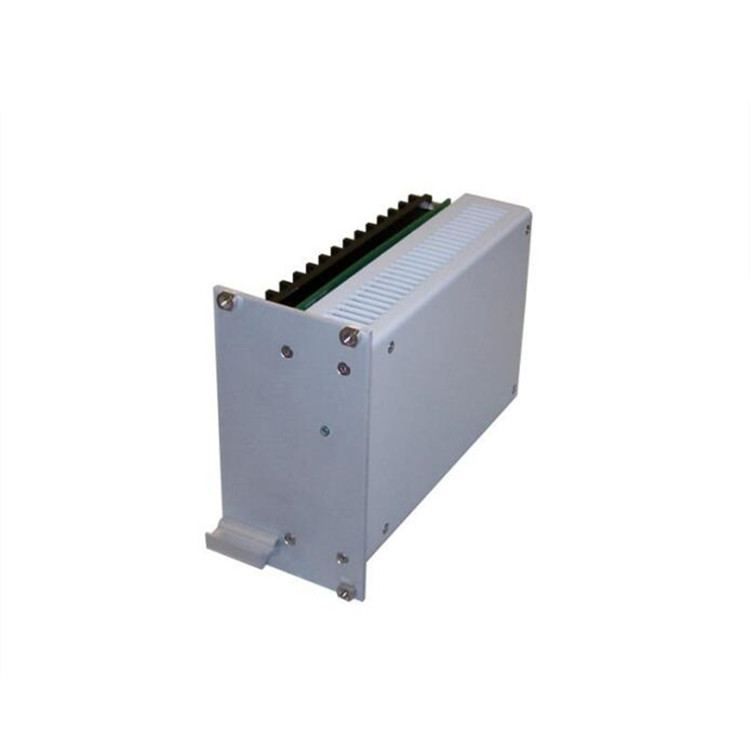

POWERTRONIC轉換器PW458

當主輸出達到限值時，一個獨立的測量電路會(huì )介入控制。該測量電路自給自足，可使轉換器在不返回的情況下關閉。若要再次開啟，須斷開輸入端，經過約 30 秒的等待時間后，轉換器即可重新投入運行?？蛇x項，用于補償負載電纜上的電壓降。在這種情況下，傳感器電纜直接連接至負載，因此應與負載電纜分開鋪設。否則會(huì )產生干擾，并對控制電路產生負面影響。安裝方式可采用雙絞線或屏蔽電纜。如果不使用傳感器電纜，則為此提供的端子無需接線。

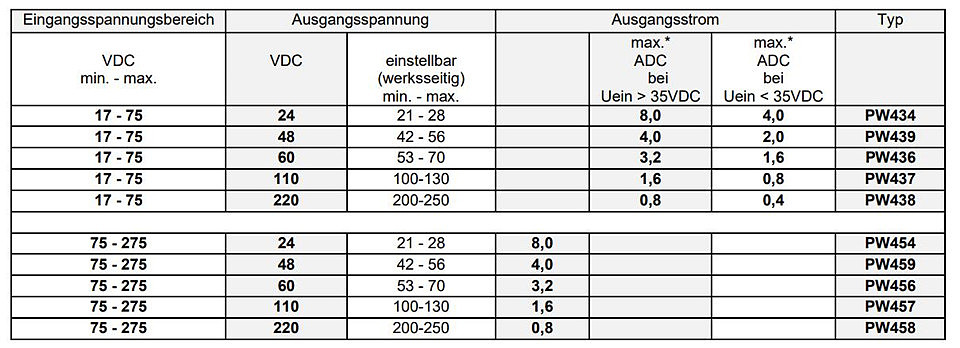

帶寬范圍輸入的 DC/DC 轉換器

19" 插接式模塊

Max 200 瓦 （在 Uin 17-35 VDC 范圍內Max 100 瓦，自動降額）

輸入、輸出、外殼相互絕緣

SELV 至 Uout 60 VDC

通過 NTC 限制浪涌電流

輸入端極性反接保護：

系列二極管，用于 75-275 VDC 輸入端

交叉二極管，用于 17-75  VDC 輸入端

輸出端帶 DC-OK 信號的去耦二極管

溫度范圍 -20 至 + 75 ℃，輸出電流從 55 ℃ 自動降額

過載/短路：電流限制 UI 特性曲線

OVP（過壓保護）：現有

傳感器電纜：內部

功能顯示：正面綠色 LED

帶 DC-OK 消息的去耦二極管：通過無電勢觸點 NOC/NCC 發出消息

產地：德國

輸入電壓范圍：75 至 275 VDC

浪涌電流：Max 40 A，由外部提供的 NTC 保險絲限制 40 A, 受 NTC 限制

熔斷器：5 AT，需外部提供

空載電流消耗：< 130 mA 在 Uin 110 VDC時

開關接通延遲：< 1.2s

旁路時間：>10 ms 在 Uin 110 VDC時

開關接通：> 65 VDC

高能脈沖：符合 EN 61000-4-5，安裝等級 3

爆破：符合 EN 61000-4-4、 嚴重程度 3

輸出電壓：220  VDC，可調 200 至 250 VDC

輸出電流：0.8 ADC 至 Uout 250 VDC

過載保護：電子 - UI 特性

電壓調節，負載調節：± 2 %，直接在連接器處測量

紋波：< 2200 mVss typ.

負載瞬態 10-90-10 %：6 %

開/關過沖：無

過載/短路保護：電子

工作溫度范圍：-20 至 +75 ℃；從 +55 至 +75 ℃ 自動降低 50 %的輸出電流

儲存溫度范圍：-40 至 +85 ℃

濕度：Max 75 % 無冷凝

標稱條件下的效率：>90 %

功率損耗：Max 28W

保護等級：I 級，根據 EN 61140

顯示：綠色 LED Uout = 輸出電壓（直流正常）

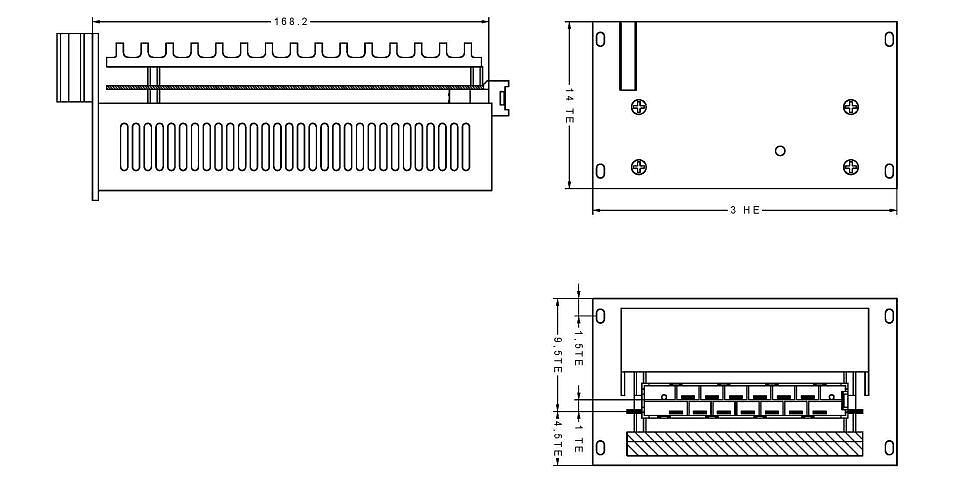

外殼：19 "插入式模塊 3U，14 HP，深約 166 mm，本色鋁，RAL7035

連接：插入式連接器 H 15

重量：約 1.5 kg

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
