PHILLIPTECH高溫石英晶體TAN06HTIA

標準 AT 切割晶體在 100°C 以上就會(huì )開始失效，產生噪聲、不穩定性和不可靠的膜厚讀數。PHILLIPTECH的 HT 系列經過專門設計，可在 250°C 至 400°C 的環境下保持穩定、準確的性能，是高溫 QCM 應用的理想解決方案。

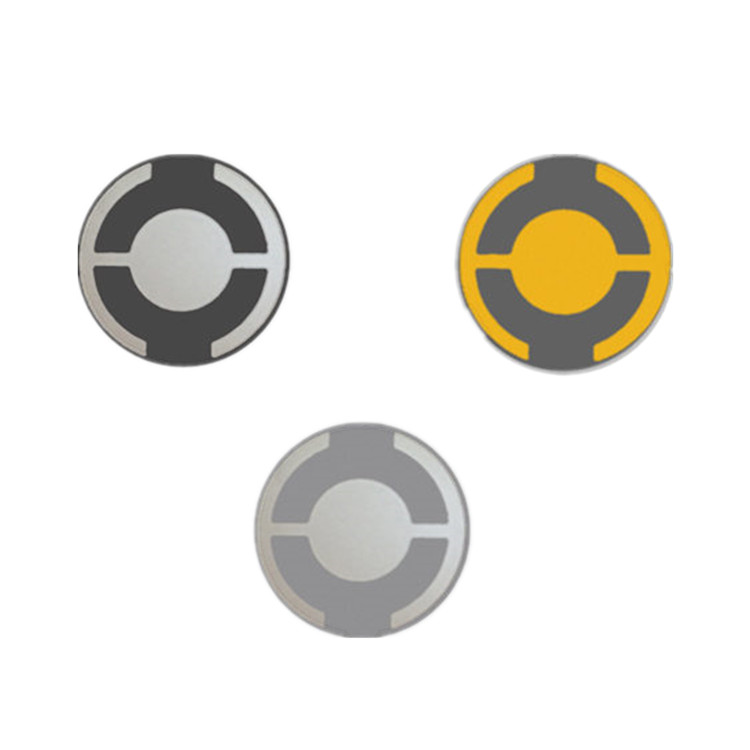

這些 6.000 MHz AT 切割晶體采用雙錨電極布局（Inficon 風格），并提供金、銀或鋁電極。每個晶體均具有應力不敏感、等離子體兼容的特性，并針對熱負荷、反應性氣氛和濺射條件下的實時測量進行了優化。

• 在高達 400°C 的溫度下穩定運行——無頻率漂移或信號擊穿
• 消除快門打開、熱浪或等離子點火引起的速率尖峰
• 應力不敏感材料配方，確保薄膜生長應變下的耐用性
• 降低高能離子撞擊和薄膜凝聚產生的濺射噪聲
• 兼容硒、硫或金屬氯化物等腐蝕性環境

電極選項

金 (Au)：化學惰性且熱穩定——適用于原子層沉積 (ALD)、腐蝕性蒸汽工藝和有機薄膜生長

銀 (Ag)：在潔凈真空條件下具有高的Q值——是光學和介電薄膜加工的理想選擇

鋁 (Al)：適用于高溫濺射和涉及鋁的工藝；與石英具有熱匹配性

所有電極均在受控真空環境中沉積，并經過邊緣質量和附著力檢測。

產地：美國

頻率：6.000 MHz ±75 Hz

晶體切割：AT（HT 配方）

電極結構：雙錨式（Inficon 型）

直徑：14 mm

工作溫度范圍：100°C 至 400°C

Q 值：>80,000（典型值）（高溫配置）

應力敏感性：熱循環下很小甚至無應力敏感性

包裝規格：10

重量：0.05 磅

尺寸：0.375 × 0.375 × 0.35 英寸

原子層沉積 (ALD)

化學氣相沉積 (CVD)

高溫OVPD和PVD

基于爐的工藝（硒化、擴散）

OLED制造

光學干涉鍍膜

太陽能電池層形成

HT晶體可集成到大多數商用QCM系統中，但與Colnatec高溫傳感器頭或類似額定硬件搭配使用時性能更好。
